MS503开关量输出型隔离式安全栅(回路供电)

产品特点：
继电器输入，直流电压驱动输出24VDC（35~60mA），DO用，输入回路供电

产品描述：
MS502型是开关量输出隔离式安全栅产品，由国家仪器仪表防爆安全监督检验站NEPSI按国家标准《GB3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求》和《GB3836.4-2000爆炸性气体环境用电气设备 第4部分：本质安全型“i”》进行严格测试，产品防爆性能完全符合国家标准。
本产品通过本安回路与非本安回路之间用变压器耦合，实现供电的隔离，并在本安端加类似齐纳式安全栅的快速熔断丝和限流、限压电路实现能量的限制，保证本安防爆系统的安全。
本产品将安全区的电源通过安全栅隔离传输 到危险侧，驱动现场本安 设备，其控制开关直接串联在24VDC供电电源的任一端 。

技术指标：
防爆标志：Ex(ia)IIC  Ex(ia)IIB  Ex(ia)IIA
消耗电流：＜60mA (24V供电；输出35mA时）
                    ＜75mA (24V供电；输出45mA时）
                    ＜100mA (24V供电；输出60mA时）
传输精度：≤0.1%(负载电阻包括内部负载电阻每增加100，输出精度增加0.02%)

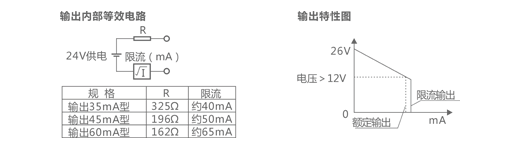

危险区信号：

                    开路时电压≤26V
                    电流满载时电压 ＞12V
安全区信号：
                    输入串联开关闭合时，向危险区设备供电
                    输入串联开关断开时，不向危险区设备供电
绝缘强度：2500VAC (输入 / 输出)
绝缘电阻：≥100MΩ (输入、输出 / 外壳)
国家仪器仪表防爆安全监督检验站(NEPSI)：
                    本安参数 端子（5、6 和 7、8间）
                          [Exia]ⅡC Um =250V r.m.s.；Uo=28V；Io=93mA； Po=651mW；
                          [Exia]ⅡB Um =250V r.m.s.；Uo=28V；Io=185mA； Po=1157mW；
联接的现场设备：需要开关量驱动的设备 如电磁阀、指示灯等等
联接的现场区域：0区、1区、2区，IIA、IIB、IIC，T4~T6危险区
电 源：20~28V
功 耗：1W
